Лікарня середнього рівня безпеки, London
Поглиблена BIM-координація для охорони здоров'я у захищеному клінічному середовищі
Розробка будівельних креслень, координація всіх інженерних систем
4 BIM-інженери
6 місяців
Передова BIM-координація для охорони здоров'я в захищеному клінічному середовищі. Лікарня середнього рівня безпеки Mersey Care — це спеціалізований медичний заклад, створений для підтримки психічного здоров'я, відновлення, благополуччя та захищеного клінічного догляду. Проєкт вимагав ретельно скоординованих інженерних систем, детальної будівельної документації та інформації про активи, придатної для довгострокового управління об'єктом.
Karno Energy відповідала за BIM-координацію, документацію Stage 5, інженерне моделювання LOD 400, інтеграцію даних активів BIM та технічну підтримку протягом усієї реалізації проєкту.
[ Виклики ]
Координація інженерних систем у захищеному медичному закладі
Об'єкти охорони здоров'я потребують високоскоординованих інженерних систем, які підтримують безпеку, безперервність роботи та добробут пацієнтів.
- Механічні системи
- Електричні системи
- Санітарно-технічні системи
- Специфічні вимоги охорони здоров'я
Без належної координації це зазвичай призвело б до:
- Колізії систем
- Затримки будівництва
- Монтажні конфлікти
- Операційні ризики
Керування великомасштабною BIM-координацією на LOD 400
Проєкт вимагав детальних інженерних моделей, скоординованих між кількома дисциплінами, із збереженням точності рівня будівництва.
- Моделювання LOD 400
- Багатопрофільна координація
- Моніторинг колізій
- Валідація монтажу
Це створило такі ризики:
- Проблеми координації
- Переробки під час будівництва
- Невідповідності інформації
- Затримки графіка
Одночасна передача будівельної інформації та інформації про об'єкти
Проєкт потребував як будівельної документації Stage 5, так і структурованої інформації про BIM-об'єкти, придатної для довгострокового управління об'єктом.
- Креслення Stage 5
- Наповнення даних активів
- Відповідність BEP
- Вимоги до управління об'єктом
Без достатнього контролю якості це зазвичай призвело б до:
- Помилки в даних об'єктів
- Невідповідності в документації
- Затримки будівництва
- Операційна неефективність
[ Рішення ]
Оптимізація інженерних систем закладу охорони здоров'я
Інженерні системи було переглянуто та оптимізовано для узгодження з найновішим архітектурним проєктом і водночас для підтримки експлуатаційних вимог захищеного середовища охорони здоров'я.
- Заходи з оптимізації включали:
Робочий процес координації BIM LOD 400
Механічні, санітарно-технічні та електричні системи було змодельовано до LOD 400 та скоординовано в усіх дисциплінах проєкту.
- Координація BIM включала:
Це забезпечило координацію всіх інженерних систем та їх придатність до будівництва.
Візуальна валідація монтажу
Візуальний аналіз Revizto використано для огляду ергономіки, доступу для монтажу та будівельної здійсненності перед випуском фінальної документації.
- Заходи з валідації включали:
Документація Stage 5 та передача даних активів
Фінальні результати BIM включали будівельну документацію Stage 5 та інформацію про об'єкти BIM, підготовлені відповідно до вимог BEP конкретного проєкту.
- Кінцеві результати роботи включали:
Результатом стало BIM-середовище, що підтримує як реалізацію будівництва, так і довгострокове управління об'єктом.
[ Обсяг робіт ]
Початковий обсяг робіт проєкту включав
Працюючи з проєктною інформацією Stage 3, наша команда скоординувала міждисциплінарні інженерні системи, розробила документацію Stage 5 та забезпечила повністю інтегроване BIM-середовище для будівництва та експлуатації об'єкта.
ОПТИМІЗАЦІЯ ІНЖЕНЕРНОГО ПРОЄКТУВАННЯ
BIM-МОДЕЛЮВАННЯ ТА КООРДИНАЦІЯ LOD 400
ДАНІ ОБ'ЄКТІВ BIM ТА ВІДПОВІДНІСТЬ BEP
БУДІВЕЛЬНІ КРЕСЛЕННЯ STAGE 5 ТА ТЕХНІЧНА ПІДТРИМКА
Детальна будівельна документація, інтеграція даних активів BIM та інженерна підтримка протягом усієї реалізації проєкту.
[ Процес виконання ]
Інженерна перевірка та BIM-планування
Проєкт розпочався з інформації Stage 3, отриманої від підрядників MEP. Інженерні системи було переглянуто та оптимізовано для узгодження з найновішим архітектурним проєктом та вимогами охорони здоров'я.
- Тож ми почали з ключових вимог проєкту:
-
Огляд проєктної інформації етапу 3
-
Аналіз інженерних компонувань
-
Визначення стратегії цифрової реалізації
- Після затвердження було встановлено стандарти проєкту:
-
Вимоги до моделювання LOD 400
-
Процедури координації
-
Стандарти документації Stage 5
BIM-координація LOD 400
Механічні, електричні та санітарно-технічні системи було змодельовано до LOD 400 і скоординовано в усіх дисциплінах із використанням робочих процесів BIM360 та BIMTrack.
- Ключові підвищення ефективності включали:
-
Багатодисциплінарна BIM-координація
-
Робочі процеси моніторингу колізій
-
Автоматизація на основі Dynamo
Це значно скоротило час моделювання, водночас підвищивши точність і узгодженість в усіх інженерних дисциплінах.
Постачання етапу 5 та інтеграція даних активів
Фінальні результати BIM були підготовлені разом з інформацією про активи та будівельною документацією Stage 5 для підтримки будівництва та майбутньої експлуатації лікарні.
-
Будівельні креслення етапу 5
-
Наповнення бази даних активів BIM
-
Скоординований пакет передачі BIM
Фінальний BIM-пакет підтримував будівельну реалізацію, операційну готовність та довгострокове управління об'єктом.
[ Результати ]
Проєкт забезпечив повністю скоординоване BIM-середовище для охорони здоров'я, будівельну документацію Stage 5 та структуровану інформацію про активи, що підвищило ефективність будівництва та довгострокову експлуатаційну ефективність.
Робочі креслення та результат
ФІНАЛЬНА ІНФОРМАЦІЯ ПРО ПРОЄКТ ВКЛЮЧАЄ:
Загальна площа проєкту 14 558 м²
Тип будівлі Лікарня середнього рівня безпеки
Location Лондон, Велика Британія
BIM Level LOD 400
Фінальний BIM-пакет було розроблено для підтримки будівельної реалізації, інженерної координації та довгострокового управління об'єктом:

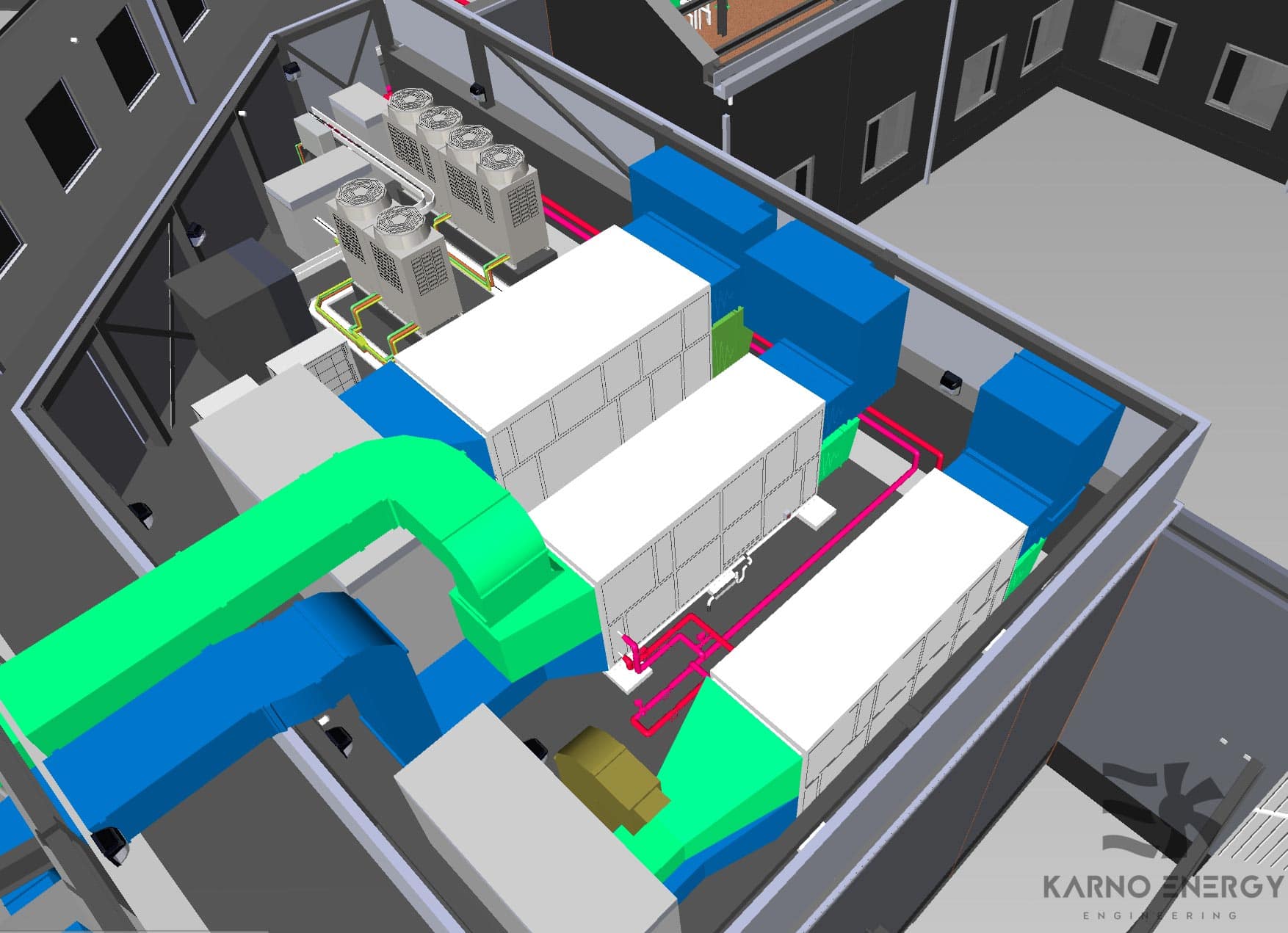

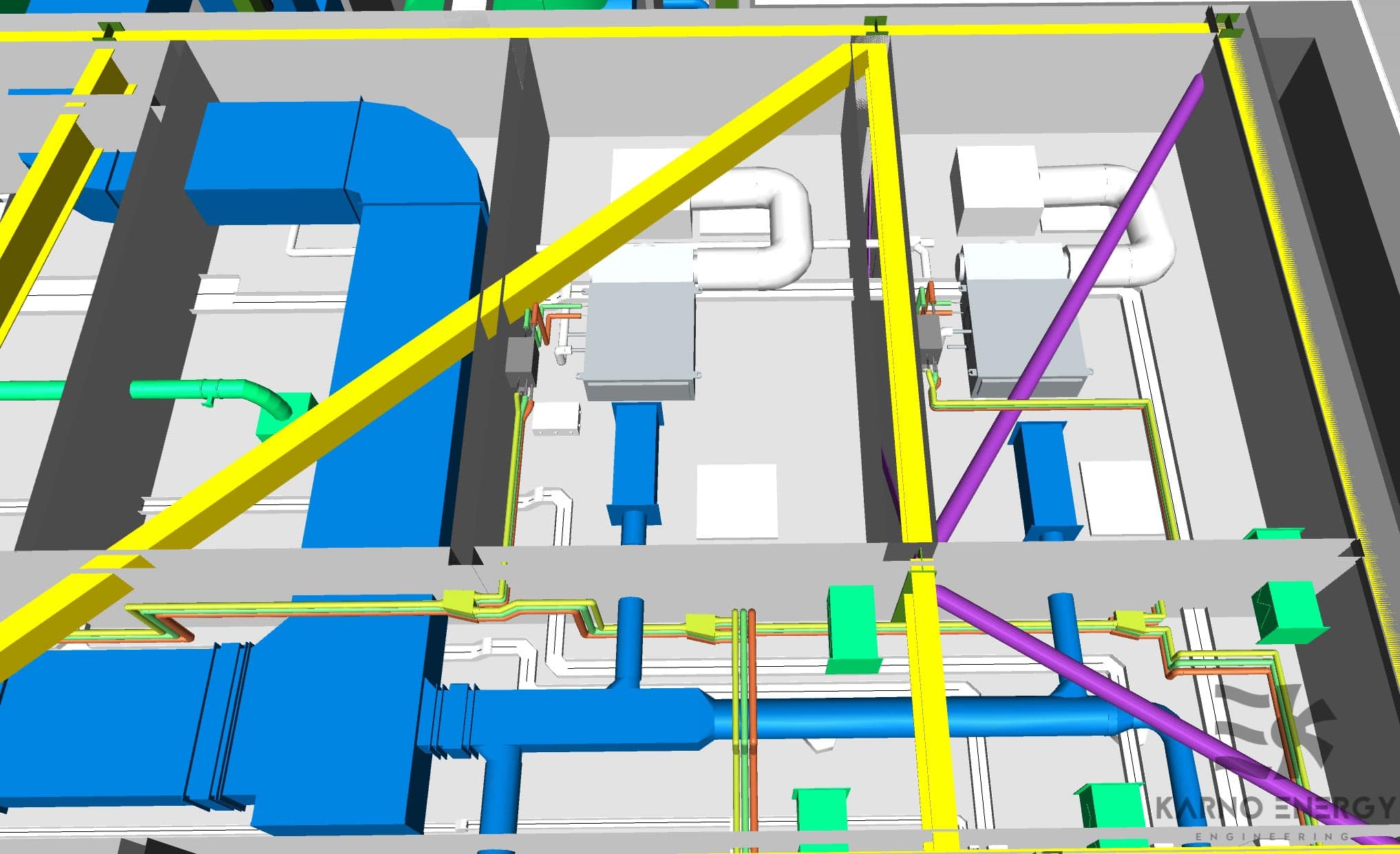

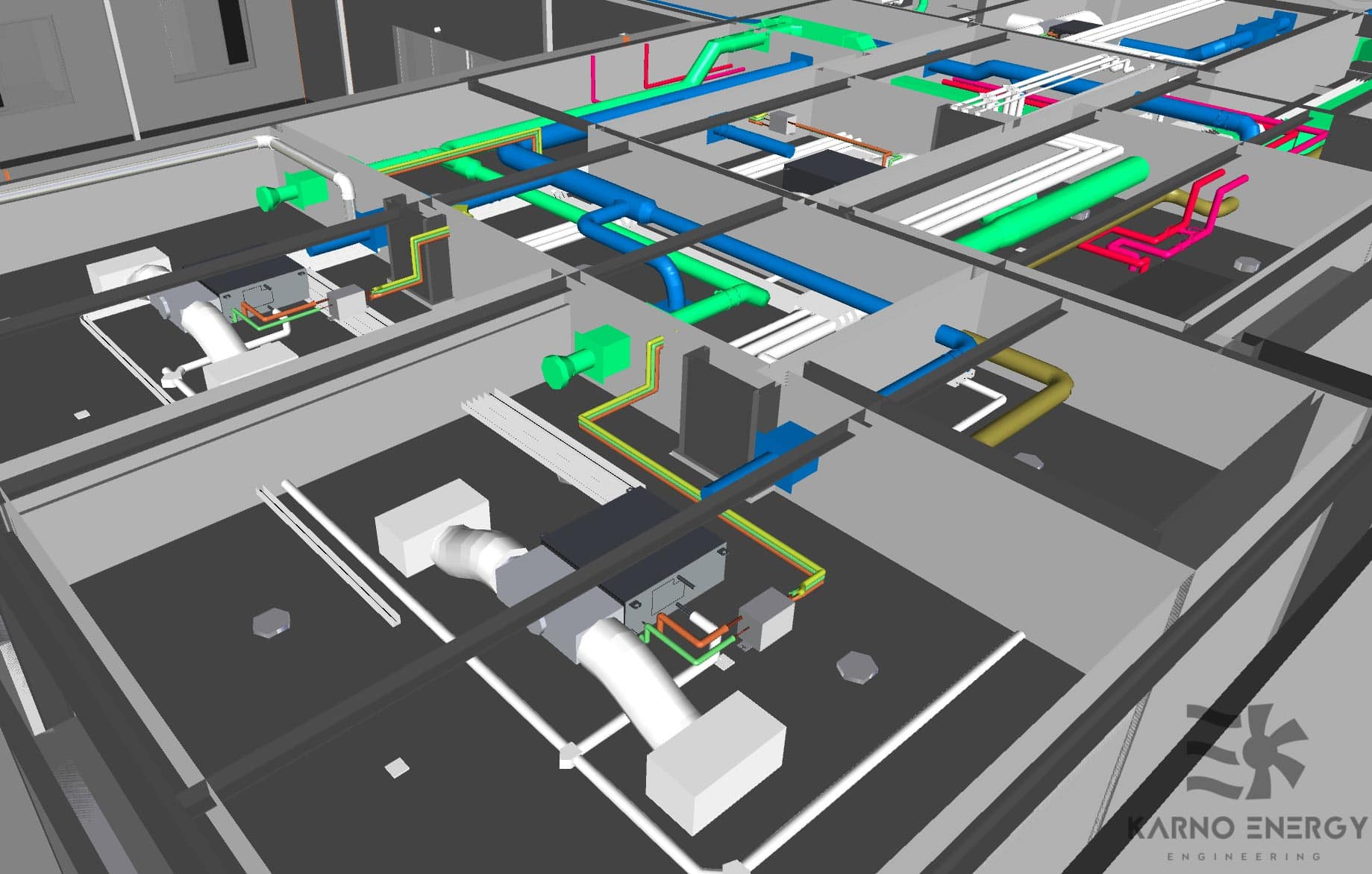

Механічні системи змодельовано та скоординовано до LOD 400
Електричні системи інтегровано з архітектурними та структурними моделями

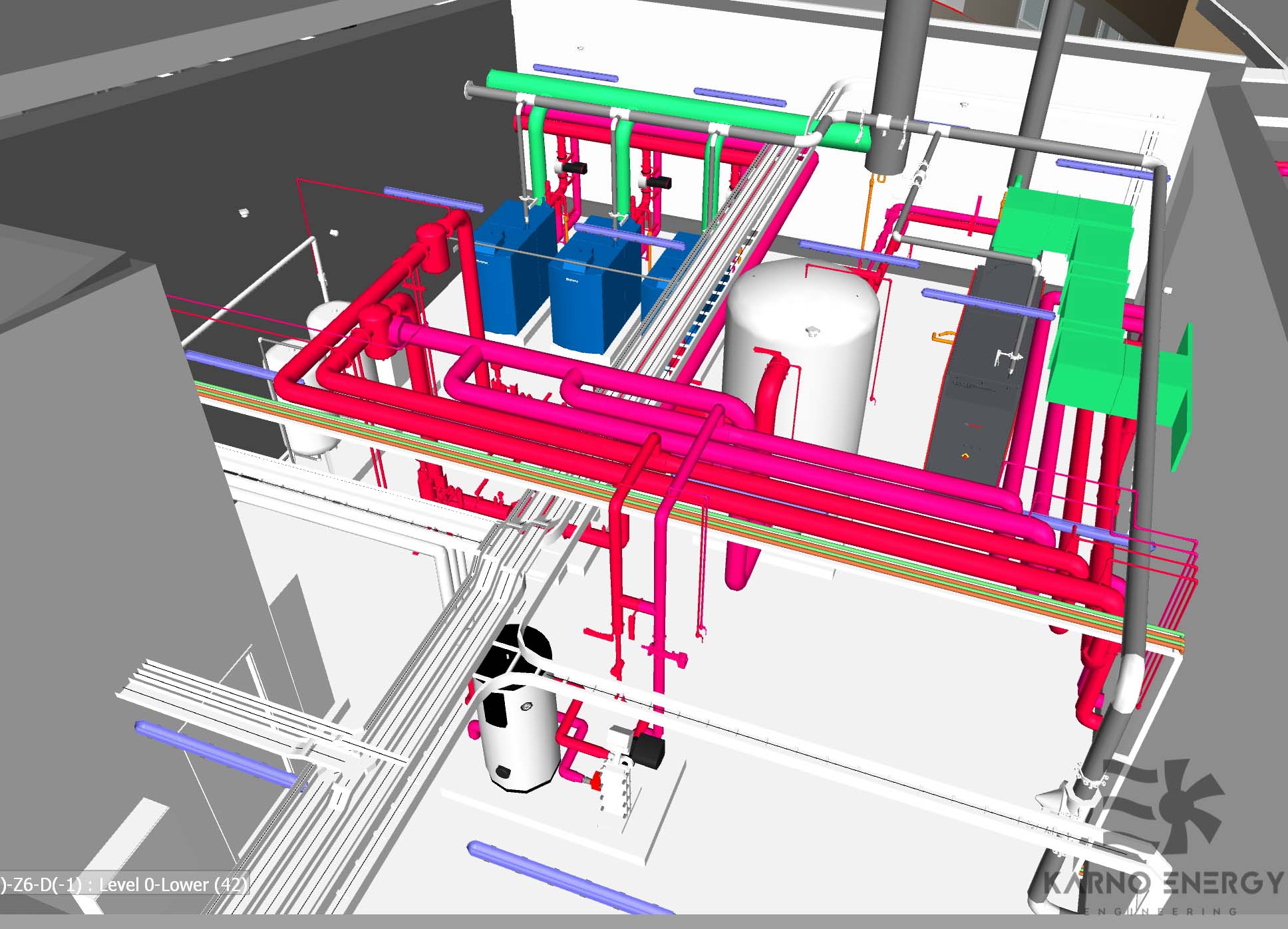

Санітарно-технічні системи повністю скоординовані між усіма дисциплінами
Платформа BIM360 використовувалася для ефективної співпраці над проєктом
Моніторинг колізій виконувався через Робочі процеси BIMTrack
Візуальний аналіз Revizto, використаний для валідації ергономіки монтажу
Користувацьку базу даних BIM-об'єктів розроблено відповідно до Вимоги BEP
Будівельна документація Stage 5 надана для реалізації проєкту
Скоординований пакет передачі BIM, підготовлений для майбутньої експлуатації КЛЮЧОВІ РЕЗУЛЬТАТИ ПРОЄКТУ
BIM-моделювання LOD 400
Креслення Stage 5 Delivered
Інтеграція даних про активи Completed
Технічна підтримка Ongoing
Бізнес-цінність
Інженерна координація LOD 400
Зменшення будівельних конфліктів
Підвищена ефективність монтажу
Структуровані дані BIM-об'єктів
Будівельна документація Stage 5
Підвищена готовність до управління об'єктом [ Інструменти та стандарти ]
Наші робочі процеси відповідають стандартам UK BIM, забезпечуючи якість, узгодженість і безперебійну координацію між дисциплінами.
