Sainsbury's, London
Проєктування системи водяного протипожежного захисту (спринклерної), BIM-координація та будівельна документація для великої торгової забудови у Великій Британії
Проєктування системи водяного протипожежного захисту (спринклерної), моделювання та координація, будівельні креслення
4 BIM-інженери
6 місяців
Sainsbury's — одна з найбільших мереж супермаркетів у Великій Британії. Для цього торговельного об'єкта Karno Energy відповідала за проєктування, координацію та цифрову реалізацію водозаповненої спринклерної системи протипожежного захисту.
Проєкт вимагав суворої відповідності стандартам протипожежного захисту, координації з багатьма підрядниками, узгодження з архітектурними планами стель (RCP) та підготовки документації, придатної до будівництва.
[ Виклики ]
Координація протипожежних систем у завантаженому торговельному середовищі
Спринклерну систему потрібно було скоординувати з кількома дисциплінами, зберігаючи повне покриття протипожежного захисту по всьому супермаркету.
- Зони стель у роздрібній торгівлі
- Багатопрофільна координація
- Відповідність протипожежного захисту
- Валідація покриття
Без належної координації це зазвичай призвело б до:
- Колізії систем
- Прогалини в покритті
- Затримки монтажу
- Ризики невідповідності
Узгодження спринклерів з архітектурним RCP
Усі стельові спринклерні головки потрібно було узгодити з планами стель, водночас дотримуючись відповідності стандартам протипожежного захисту.
- Координація архітектурного RCP
- Розташування спринклерів
- Інтеграція елементів стелі
- Візуальна узгодженість
Це створило такі ризики:
- Архітектурні конфлікти
- Проблеми з покриттям
- Перепроєктування на пізній стадії
- Затримки будівництва
Забезпечення ефективності монтажу
Монтажна команда потребувала надзвичайно детальних BIM-моделей і документації для підтримки швидкого та точного монтажу спринклерної системи.
- Детальні креслення стояків
- Планування насосних станцій
- Візуалізація будівництва
- Планування монтажу
Без достатньої деталізації це зазвичай призвело б до:
- Модифікації на об'єкті
- Помилки монтажу
- Переробки під час будівництва
- Подовжений час монтажу
[ Рішення ]
Підтвердження відповідності протипожежного захисту
Перед початком детального моделювання покриття спринклерами та проєктні рішення було переглянуто для забезпечення відповідності стандартам протипожежного захисту та вимогам проєкту.
- Заходи з валідації включали:
Багатодисциплінарна BIM-координація
Спринклерну систему було скоординовано з архітектурною, конструктивною та MEP-дисциплінами для усунення конфліктів до початку будівництва.
- BIM-координація, зосереджена на:
Це забезпечило безперебійний монтаж і зменшило ризики координації.
Узгодження архітектурної стелі
Особливу увагу було приділено узгодженню спринклерних головок із планами стель, зберігаючи при цьому повне покриття протипожежного захисту.
- Включені координаційні роботи:
Пакет постачання, придатний до будівництва
Команда монтажу отримала надзвичайно детальну BIM-документацію та візуалізації для підтримки ефективної реалізації будівництва.
- Кінцеві результати роботи включали:
Фінальний BIM-пакет підвищив ефективність монтажу та зменшив будівельну невизначеність.
[ Обсяг робіт ]
Початковий обсяг робіт проєкту включав
Наша команда переглянула проєктні рішення спринклерної системи, скоординувала системи протипожежного захисту між усіма дисциплінами та підготувала детальну будівельну документацію відповідно до стандартів Sainsbury’s.
ОГЛЯД ПРОЄКТУ СПРИНКЛЕРНОЇ СИСТЕМИ
BIM-МОДЕЛЮВАННЯ ТА МІЖДИСЦИПЛІНАРНА КООРДИНАЦІЯ
КООРДИНАЦІЯ СТЕЛІ ТА ВАЛІДАЦІЯ ПОКРИТТЯ
БУДІВЕЛЬНІ КРЕСЛЕННЯ ТА BIM-ДАНІ ПРО АКТИВИ
Детальна документація спринклерних систем, креслення стояків, схеми насосних станцій та інформація про об'єкти BIM, підготовлені для монтажу.
[ Процес виконання ]
Перегляд протипожежного захисту та валідація покриття
Проєкт розпочався з всебічного огляду рішень зі спринклерного проєктування для забезпечення відповідності вимогам протипожежного захисту та стандартам Sainsbury’s.
- Тож ми почали з ключових вимог проєкту:
-
Перевірити покриття спринклерної системи
-
Огляд стандартів протипожежного захисту
-
Оптимізація компонувань спринклерів
- Після погодження було встановлено стратегію координації:
-
Вимоги до покриття
-
Правила координації стель
-
Стандарти монтажу
BIM-моделювання та координація стель

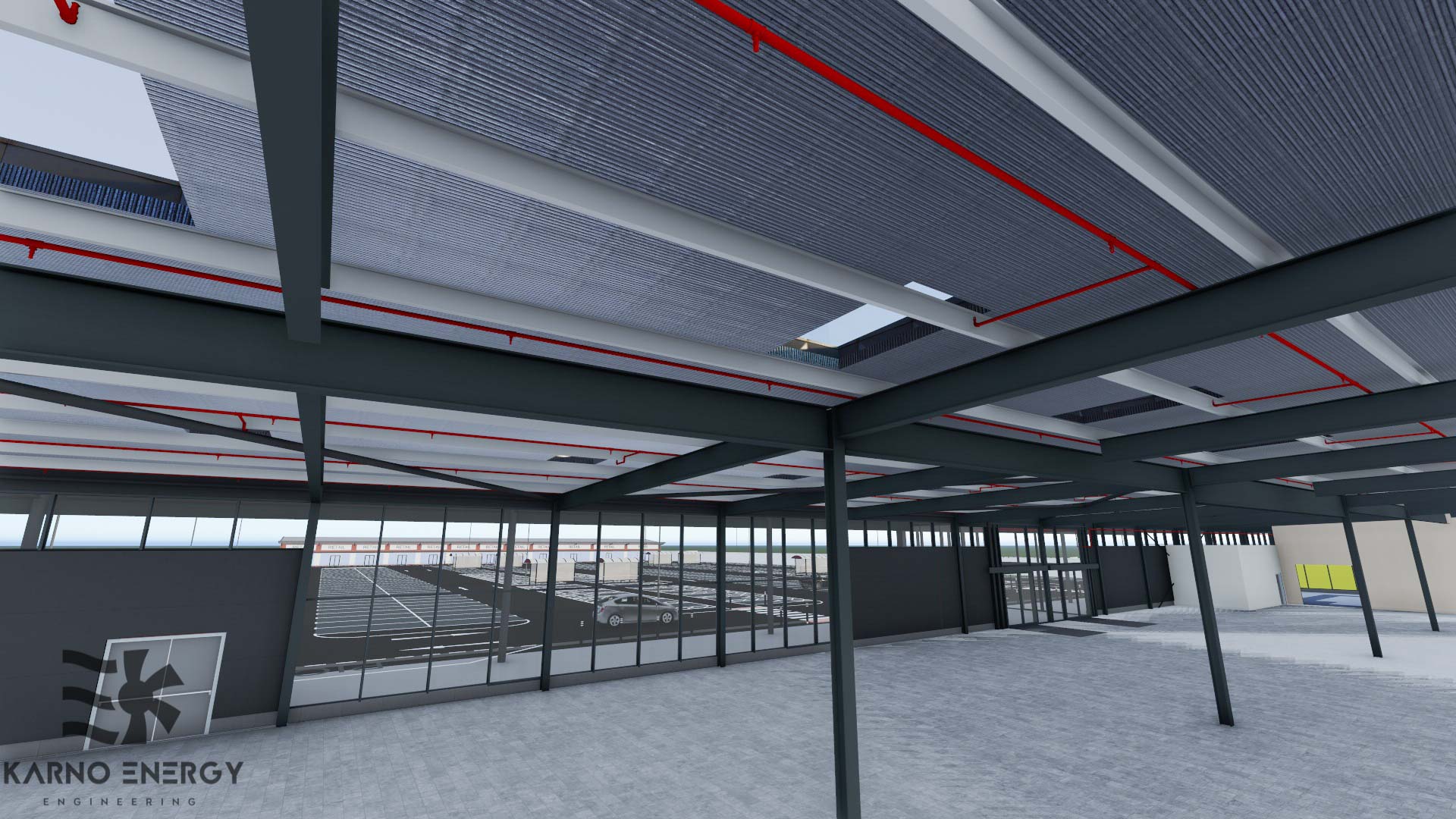

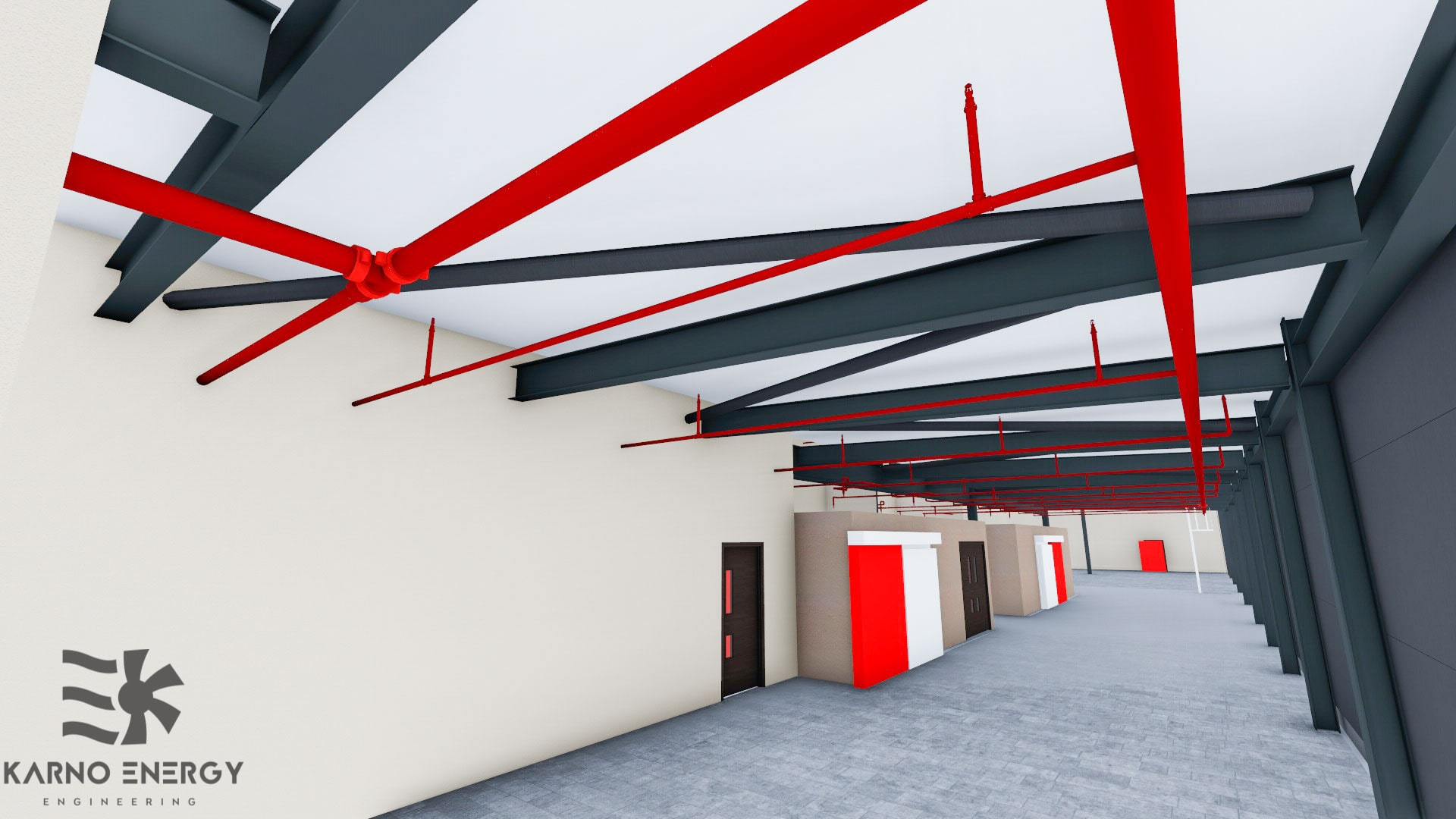

Спринклерну систему було змодельовано та скоординовано з архітектурними, конструктивними та MEP-дисциплінами для забезпечення повної інтеграції в усьому супермаркеті.
- Ключові заходи з координації включали:
-

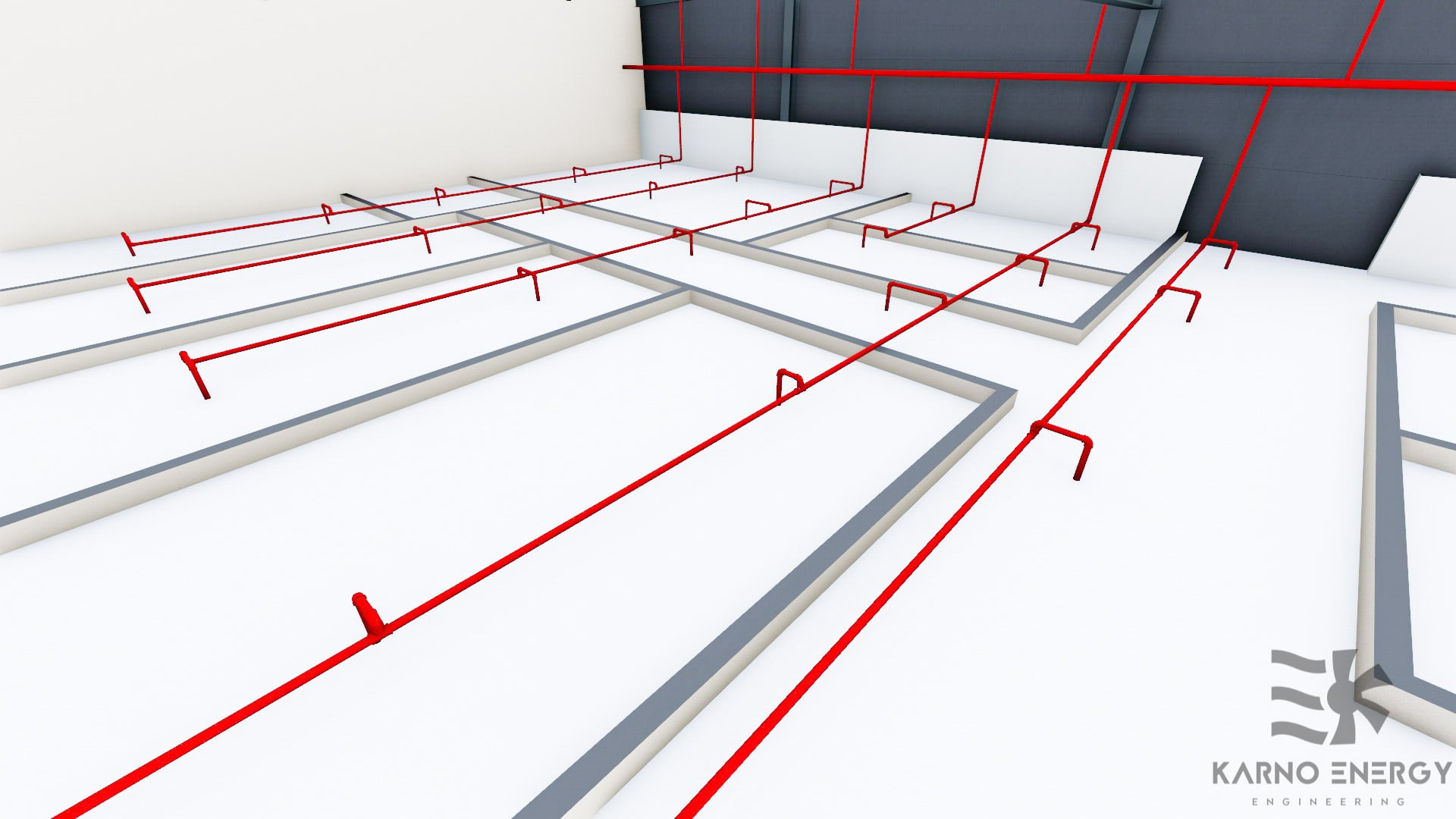

BIM-моделювання спринклерних систем
-
Перевірки узгодження RCP
-
Багатопрофільна координація
Це забезпечило архітектурне узгодження спринклерних головок зі збереженням повного протипожежного покриття.
Будівельна документація та підтримка монтажу
Детальні BIM-результати та будівельні креслення підготовлено для підтримки монтажних бригад та підвищення ефективності будівництва.
-
Креслення мокрих і сухих спринклерних систем
-
Детальна документація стояків
-
Планування насосних станцій
Фінальний пакет BIM забезпечив монтажні команди чіткою документацією та візуалізацією, зменшивши невизначеність під час будівництва.
[ Результати ]
Проєкт забезпечив повністю скоординований BIM-пакет протипожежного захисту, який підвищив ефективність монтажу, забезпечив відповідність вимогам пожежної безпеки та підтримав успішну реалізацію проєкту.
Робочі креслення та результат
ФІНАЛЬНА ІНФОРМАЦІЯ ПРО ПРОЄКТ ВКЛЮЧАЄ:
Загальна площа проєкту 9 290 м²
Тип будівлі Supermarket
Location Лондон, Велика Британія
Система протипожежного захисту Водозаповнена спринклерна система
Підсумковий BIM-пакет розроблено для підтримки відповідності вимогам пожежної безпеки, оптимізації монтажних робіт і надання чітких будівельних інструкцій:
Спринклерні системи скоординовано з усі дисципліни проєкту
Покриття протипожежного захисту валідовано на усі захищені зони
Розташування стельових спринклерів узгоджено з архітектурний RCP
Мокрі та сухі спринклерні системи повністю задокументовано
Детальні креслення стояків підготовлено для монтажних бригад
Компонування насосних розроблено для будівельної реалізації
Дані BIM-об'єктів створено відповідно до Стандарти Sainsbury’s
BIM-пакет, придатний до будівництва, поставлено для підтримки монтажу КЛЮЧОВІ РЕЗУЛЬТАТИ ПРОЄКТУ
Спринклерна BIM-модель Delivered
Перевірка покриття Completed
Координація RCP Completed
Будівельні креслення Issued
Бізнес-цінність
Оптимізоване спринклерне покриття
Покращена координація стелі
Зменшені монтажні конфлікти
Підвищена відповідність вимогам пожежної безпеки
Придатна до будівництва BIM-документація
Прискорений процес монтажу [ Інструменти та стандарти ]
Наші робочі процеси відповідають стандартам UK BIM, забезпечуючи якість, узгодженість і безперебійну координацію між дисциплінами.
